1.Введение в роликовую формовку

Профилегибочная машина (стан роликовой формовки) является ключевым оборудованием в области металлической формовки и широко применяется в промышленном и бытовом производстве.

Технология роликовой формовки позволяет эффективно изготавливать такие изделия, как гаражные ворота, автомобильные панели, металлические кровельные листы, металлочерепица, коньки, стеновые панели, фасадные панели, прогоны, дверные рамы и ограждения.

2.Определение и основной принцип работы

Профилегибочная машина осуществляет непрерывную формовку плоской металлической ленты или рулонного материала в изделия с постоянным поперечным сечением.

Процесс формовки включает подачу материала через последовательность роликовых клетей, где каждая клеть постепенно изгибает металл до требуемой формы.

За счёт пластической деформации выполняется окончательная формовка металла, после чего изделие приобретает стабильную геометрию.

После завершения процесса формовки изделия режутся на заданную длину и укладываются.

Конструкция каждой роликовой клети определяет конечный профиль, обеспечивая высокую точность формовки и возможность получения сложных геометрических форм.

3.Процесс роликовой формовки и области применения

Роликовая формовка представляет собой процесс непрерывной холодной гибки металлической ленты при комнатной температуре с получением длинномерных изделий с постоянным профилем.

Основной принцип формовки заключается в последовательной обработке материала через ряд формующих станций, где степень деформации на каждой следующей стадии увеличивается.

Такая поэтапная формовка обеспечивает:

• высокую точность профиля
• сохранение структуры поперечного сечения
• минимизацию деформаций и концентрации напряжений

Профилегибочная машина позволяет с высокой точностью выполнять формовку различных профилей:

С- и U-образные прогоны, швеллеры, уголки, трубы и другие металлические профили.

Технология роликовой формовки широко применяется в:

строительстве, автомобилестроении, авиационной промышленности и производстве бытовой техники.

4.Рабочий процесс профилегибочной машины

Профилегибочная машина выполняет многостадийную формовку, включая прокатку, штамповку и резку металла. Процесс охватывает полный цикл — от подачи сырья до получения готового изделия.

Подготовительный этап

Пассивный размотчик
Металлический рулон разматывается для последующей подачи в линию формовки.

Правильное устройство
Перед формовкой материал выпрямляется для устранения кривизны и обеспечения плоскостности.

Сервоподача
Сервоподающее устройство обеспечивает точную подачу материала в зону формовки, гарантируя стабильность процесса.

Процесс формовки

Профилегибочный стан

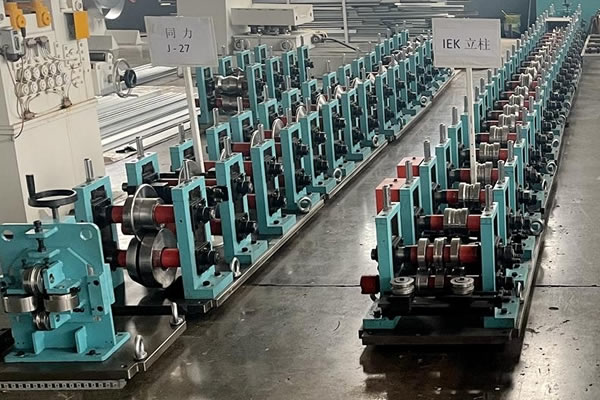

Металлический лист поступает в стан роликовой формовки и проходит через несколько формующих клетей. Каждая клеть постепенно выполняет формовку, изгибая или деформируя материал.

Инструментальные ролики обеспечивают непрерывную поэтапную формовку.

Роль формующего инструмента
Оснастка постепенно формирует требуемый профиль. Конфигурация роликов зависит от толщины, твёрдости и типа материала.

С увеличением сложности профиля требуется больше клетей для выполнения качественной формовки.

Система формовки: кассетные (рафтовые) модули

В кассетной системе формовки инструмент устанавливается на вал и предварительно настраивается для каждой стадии.

Замена всей кассеты упрощает переход на другой профиль, значительно сокращая время переналадки и стоимость производства.

Преимущества

Полная линия роликовой формовки

Линия формовки состоит из следующих узлов:

• размотчик
• направляющие или боковые ролики
• предварительный пресс (при необходимости)
• профилегибочный стан
• правильная машина
• отрезной пресс

В процессе формовки материал проходит через клети, где происходит постепенное изменение профиля.

Сложные профили требуют большего количества стадий формовки.

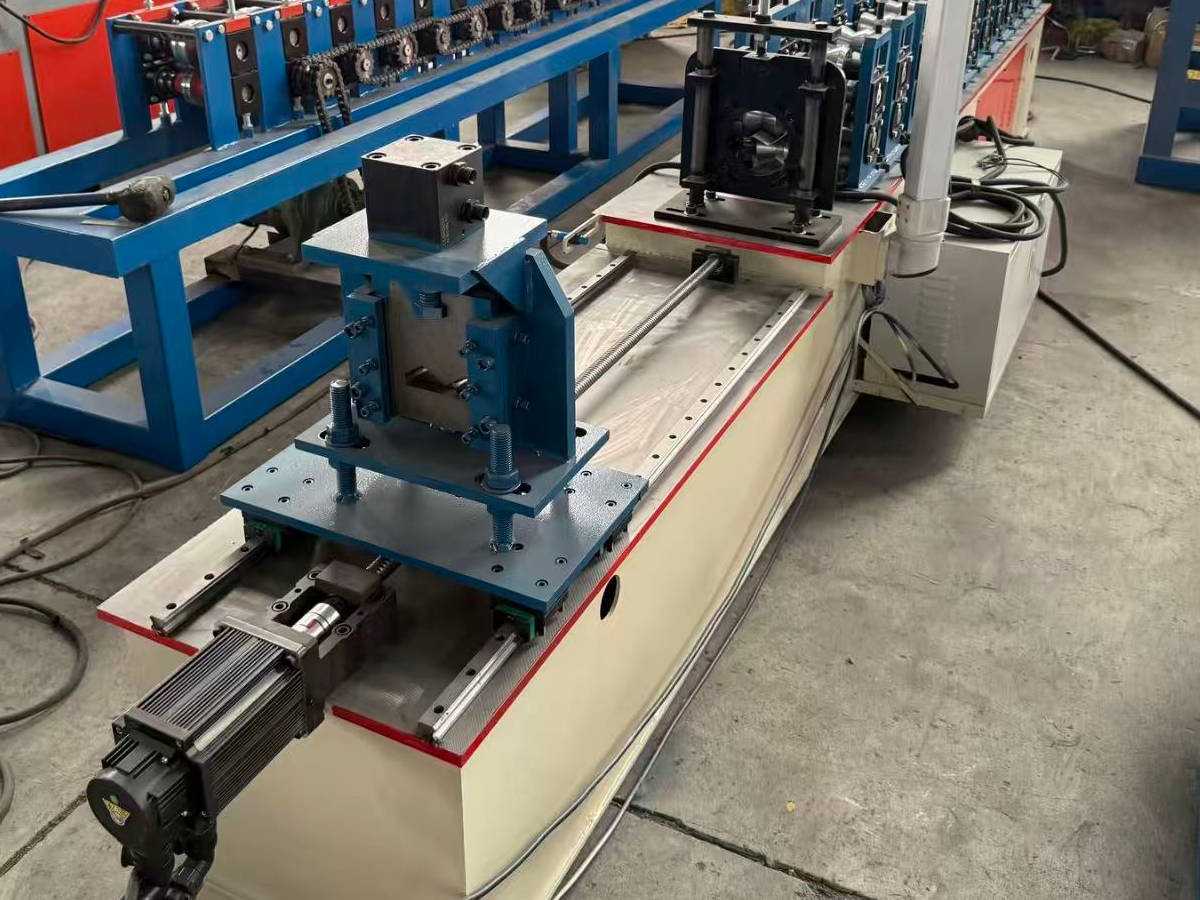

На заключительном этапе материал поступает в отрезное устройство, где выполняется резка в размер без остановки процесса формовки.

Дополнительно могут интегрироваться операции сварки и перфорации.

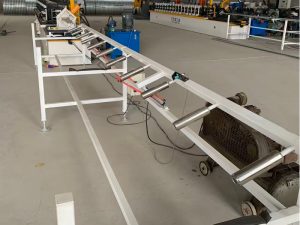

Готовые изделия поступают на разгрузочный стол для контроля качества. Благодаря непрерывной формовке дополнительная обработка поверхности обычно не требуется.

5.Основные компоненты профилегибочной машины

5.1 Станина

Станина является базовой конструкцией машины формовки. Она изготавливается из стали или чугуна и обеспечивает стабильность процесса формовки.

Любые вибрации или смещения могут негативно повлиять на точность формовки.

5.2 Роликовые клети и инструмент

Клети выполняют основную функцию формовки. Материал проходит через ролики, постепенно приобретая нужный профиль.

Количество клетей определяется сложностью формовки.

Инструмент формовки включает ролики, прокладки и направляющие, которые задают геометрию изделия.

5.3 Приводная система

Механический привод — экономичное решение, но с ограниченной точностью.
Гидравлический привод — подходит для тяжёлых условий формовки.
Сервопривод — обеспечивает высокоточную и стабильную формовку сложных профилей.

6. Настройка и эксплуатация

6.1 Настройка формовки

Выравнивание и калибровка
Точная настройка системы формовки критична для качества продукции.

Конфигурация оборудования
Настраиваются скорость линии, подача и параметры резки.

6.2 Эксплуатация

Контроль скорости
Скорость влияет на качество формовки и производительность.

Контроль подачи
Стабильная подача необходима для равномерной формовки.

Мониторинг
Оператор контролирует процесс формовки и устраняет отклонения.

7. Почему выбирают роликовую формовку

7.1 Массовое производство

Роликовая формовка наиболее эффективна при больших объёмах производства.

7.2 Сложные профили

Формовка позволяет интегрировать дополнительные операции без снижения производительности.

Заключение

Роликовая формовка — это высокоэффективная технология металлической формовки, обеспечивающая точность, повторяемость и экономичность при массовом производстве.

8. Преимущества роликовой формовки

• низкая себестоимость
• высокая скорость формовки
• высокая производительность
• гибкость конфигураций
• широкий выбор материалов
• низкое энергопотребление
• интеграция с современными технологиями

9. Основные области применения роликовой формовки

Строительство

Роликовая формовка является незаменимой технологией в современном строительстве.
Профилегибочные машины обеспечивают высокоточную формовку кровельных и стеновых панелей, прогонов, колонн и других несущих элементов. Благодаря стабильному качеству и высокой скорости формовки, данная технология идеально подходит для масштабных строительных проектов.

---

Автомобилестроение

В автомобильной промышленности роликовая формовка позволяет производить сложные и ответственные детали с высокой точностью.
Такие компоненты, как продольные балки крыши, усилители дверей, бамперы и элементы шасси, изготавливаются методом формовки с гарантией прочности, лёгкости и повторяемости.

---

Складские системы и стеллажи

Современные складские и логистические решения требуют прочных и долговечных металлических конструкций.
Роликовая формовка обеспечивает производство стеллажных систем с высокой несущей способностью, точной геометрией и отличной устойчивостью, что делает её оптимальным выбором для складов и торговых помещений.

---

Солнечная энергетика

С ростом рынка возобновляемой энергии возрастает потребность в надёжных монтажных системах.
Профили, изготовленные методом роликовой формовки, обеспечивают прочную и долговечную основу для солнечных панелей, гарантируя устойчивость даже в сложных климатических условиях.

---

Транспортное оборудование

Роликовая формовка широко применяется в производстве транспортной техники и инфраструктуры.
От прицепов и автобусов до дорожных ограждений — формовка обеспечивает изготовление прочных и точных конструкционных элементов, включая балки шасси, боковые панели и усиленные профили.

---

Сельскохозяйственная отрасль

В сельском хозяйстве роликовая формовка демонстрирует высокую эффективность при производстве стандартных металлических конструкций в больших объёмах.
Технология используется для изготовления силосов, зернохранилищ, ограждений и других объектов инфраструктуры, обеспечивая надёжность, экономичность и долговечность.
