Сколько места занимает линия холодного профилирования?

Вопрос о занимаемой площади линии холодного профилирования является одним из самых важных при выборе оборудования. До покупки станка заказчику необходимо заранее понимать, какой цех потребуется для установки линии, сколько места нужно под подачу металла, формование профиля, пробивку, правку и прием готовой продукции.

Ниже приведены ориентировочные расчёты для стандартных линий холодного профилирования. Следует учитывать, что фактические размеры могут отличаться в зависимости от уровня автоматизации, толщины металла, количества клетей, а также наличия дополнительных узлов: пробивки, вырубки, правки, резки, сварки и автоматической приемки.

Важно понимать: чем толще материал, тем больше обычно требуется буферная зона между основными узлами линии.

От чего зависит площадь линии холодного профилирования

Занимаемая площадь профилегибочной линии зависит от нескольких факторов:

• конфигурации оборудования;
• толщины и ширины перерабатываемого металла;
• длины профилирующей части;
• наличия узлов пробивки, правки, резки, сварки;
• степени автоматизации линии;
• требований к буферным зонам между участками.

Ниже рассмотрим три наиболее распространённые схемы компоновки.

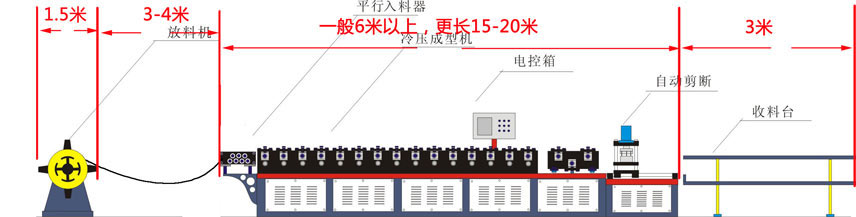

1. Линия с функциями: размотка – профилирование – приемка

Это базовая конфигурация линии холодного профилирования.

Фактическая ширина всего комплекта оборудования составляет около 1 метра.

Длина линии обычно складывается из следующих участков:

• разматыватель — 1,5 м;
• профилирующий стан — 6–15 м;
• приемное устройство — 3 м.

Между основными узлами предусматриваются буферные зоны по 3–4 м.

Итоговая общая длина линии: около 16 м.

Такая компоновка подходит для относительно простых профилей, когда не требуется предварительная пробивка или правка металла.

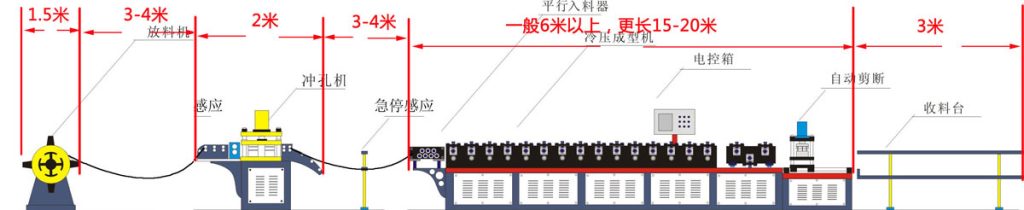

2. Линия с функциями: размотка – пробивка – профилирование – приемка

Если технологический процесс предусматривает пробивку отверстий, пазов или технологических вырубок перед формованием, то в состав линии добавляется узел пробивки.

Стандартная длина участков:

• разматыватель — 1,5 м;
• узел пробивки — 2 м;
• профилирующий стан — 6–15 м;
• приемное устройство — 3 м.

Между узлами также необходимо оставить буферные зоны по 3–4 м.

Итоговая общая длина линии: около 20 м.

Такой вариант часто применяется для производства строительных профилей, стоечных и направляющих профилей, кабельных лотков, дверных рам, стеллажных элементов и других изделий с отверстиями.

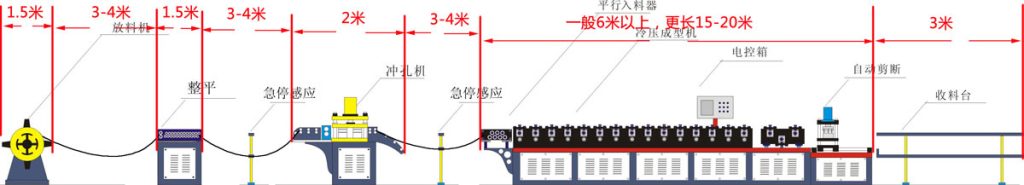

3. Линия с функциями: размотка – правка – пробивка – профилирование – приемка

Более сложная и более универсальная компоновка включает не только пробивку, но и узел правки металла. Это особенно важно при работе с рулонной сталью, когда требуется выравнивание полосы перед подачей в пресс или профилирующий стан.

Ориентировочная длина по участкам:

• разматыватель — 1,5 м;
• правильное устройство — 1,5 м;
• узел пробивки — 2 м;
• профилирующий стан — 6–15 м;
• приемное устройство — 3 м.

Между функциональными зонами сохраняются технологические промежутки по 3–4 м.

Итоговая общая длина линии: около 25 м.

Эта схема подходит для более требовательных производств, где важны точность геометрии, стабильность подачи и качество готового профиля.

Что важно учитывать при расчёте площади цеха

Приведённые выше размеры являются ориентировочными. При реальном проектировании площадки необходимо учитывать:

• длину конкретного профилирующего стана;
• количество клетей;
• наличие гидростанции и электрического шкафа;
• зону обслуживания оператора;
• складирование рулонов и готовой продукции;
• проходы для персонала и погрузочной техники.

Поэтому при подборе оборудования рекомендуется рассчитывать не только длину самой линии, но и общий рабочий участок цеха с запасом под обслуживание и логистику.

Вывод

Стандартная линия холодного профилирования обычно занимает по длине:

• около 16 м — для схемы размотка – профилирование – приемка;
• около 20 м — для схемы размотка – пробивка – профилирование – приемка;
• около 25 м — для схемы размотка – правка – пробивка – профилирование – приемка.

Точная площадь установки зависит от конструкции линии, толщины металла, числа рабочих узлов и требований к автоматизации. Если вы планируете покупку профилегибочного оборудования, лучше заранее согласовать компоновку линии с производителем, чтобы правильно рассчитать размеры цеха и подготовить площадку под монтаж.
