Словарь терминов по вальцованию: незаменимый справочник для специалистов в области формовки и производства металлоконструкций

Конкретные примеры применения в строительстве, автомобилестроении, системах складского хранения и других отраслях

В условиях быстрого развития технологий обработки металла валковая формовка остаётся одним из основных и наиболее эффективных процессов для производства точных, прочных и экономичных металлических профилей.

Независимо от того, занимаетесь ли вы обучением новых сотрудников, оптимизацией конфигурации валковой оснастки или внедрением нового оборудования, использование единой технической терминологии имеет принципиальное значение.

Настоящий глоссарий содержит ключевые термины, применяемые в области валковой формовки, и сопровождается отраслевыми примерами из строительства, автомобилестроения, сельского хозяйства, стеллажных систем и инфраструктурных объектов. Это помогает производственным, инженерным и технологическим командам лучше понимать процессы, инструмент и технические решения, влияющие на стабильность и качество производства.

I. Процесс профилирования

1. Профилирование валками:Непрерывный процесс гибки, при котором металлическая полоса проходит через последовательные клети с валками и постепенно получает заданную форму сечения.Пример: Дорожные ограждения, C/Z-профили, стойки стеллажей и автомобильные элементы часто изготавливаются профилированием для стабильной геометрии, прочности и высокой производительности.

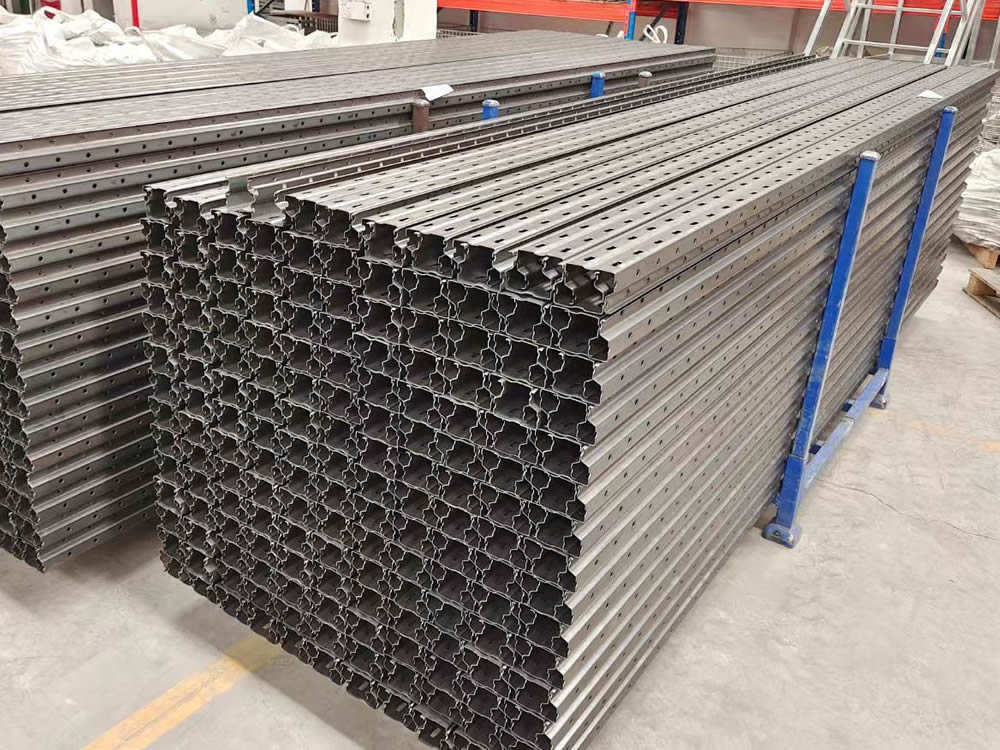

2. Перфорация до формовки / после формовки:Операции пробивки отверстий, пазов, вырезов или надрезов, выполняемые до входа полосы в формовочные клети или после получения профиля.Пример: Регулировочные отверстия на стойках складских стеллажей обычно пробиваются до формовки, чтобы обеспечить стабильное расположение отверстий.
3. Правка / выравнивание полосы:Процесс устранения остаточной кривизны, волнистости или небольших деформаций полосы до или после формовки для стабильной подачи и прямолинейности изделия.Пример: При производстве направляющих для солнечных конструкций полосу часто правят до формовки, чтобы обеспечить ровную монтажную поверхность и правильное распределение нагрузки.
4. Летучая отрезка / летучая пила:Отрезное устройство движется синхронно с профилем и выполняет резку в размер без остановки производственной линии.Пример: При производстве стальных дверных коробок и легких строительных профилей летучая отрезка обеспечивает точную резку разных длин на высокой скорости.

II. Оборудование и компоненты линии

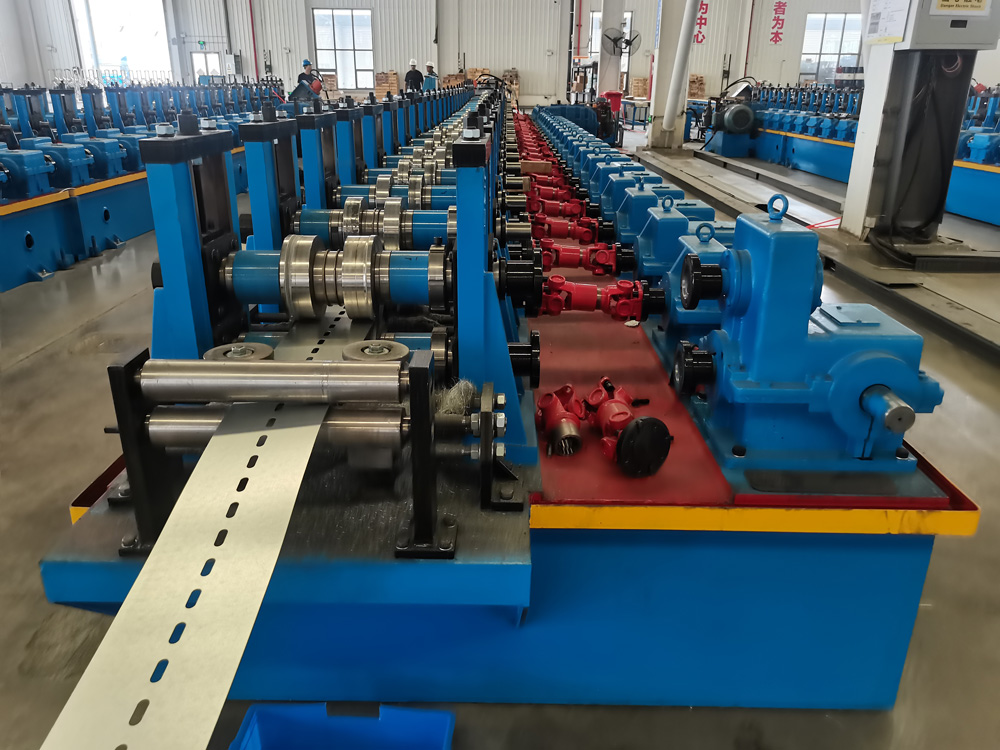

1. Формовочная клеть / стойка стана:Основная конструкция, в которой устанавливаются верхние и нижние формующие валки и через которую передается усилие формовки.Пример: Линия для фасадных панелей может включать более десяти клетей, чтобы постепенно формировать ребра жесткости, кромки и замковые элементы.
2. Входная направляющая:Устройство перед первой формовочной клетью, которое выравнивает полосу по оси линии и уменьшает боковое смещение и начальную деформацию.Пример: При производстве деталей сельхозтехники входная направляющая обеспечивает стабильный заход полосы в первую клеть и снижает отклонения отверстий и гибов.

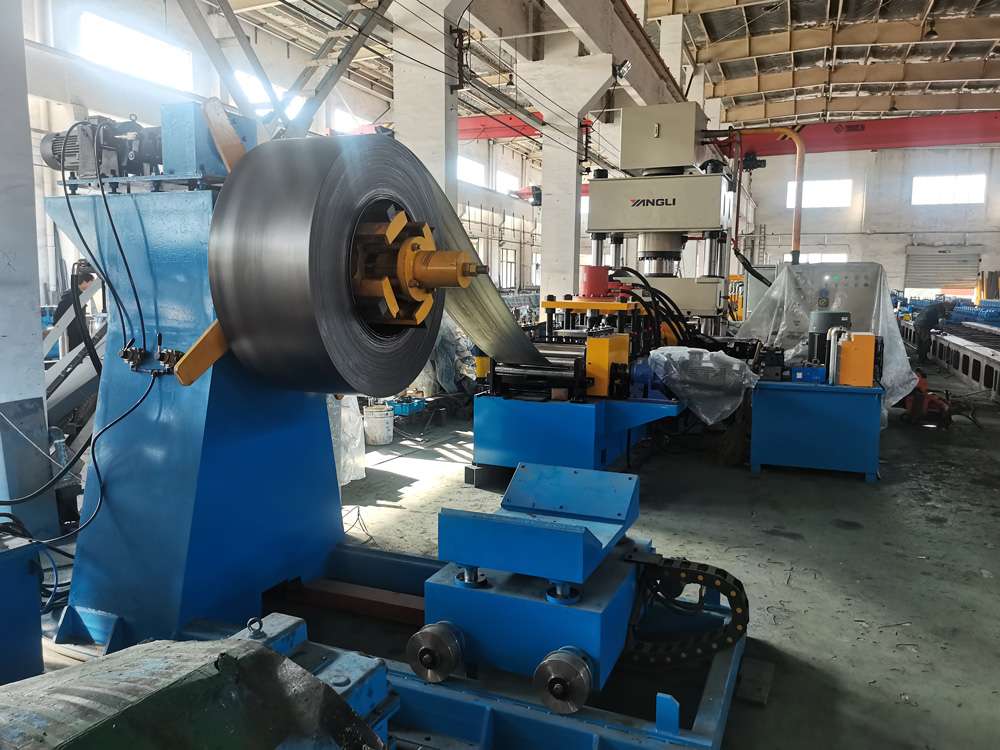

3. Разматыватель рулона:Оборудование, которое удерживает рулон и подает металлическую полосу в профилегибочную линию в непрерывном режиме.Пример: Линии для кровельных, стеновых и настильных профилей обычно оснащаются тяжелыми разматывателями для широких и тяжелых рулонов.
4. Рафтовая система / сменные кассеты станаМодульная система, в которой валки и клети установлены на сменных основаниях или кассетах, что ускоряет переналадку на другой профиль.Пример: Поставщики автокомпонентов применяют сменные кассеты для быстрого перехода между разными балками усиления и снижения времени простоя.
5. Боковой ролик / вертикальный роликРолик, установленный вертикально или сбоку относительно основных валков, используется для формирования вертикальных стенок, полок, бортов и локальных элементов.Пример: При производстве металлических полок и коробчатых профилей боковые ролики формируют ровные вертикальные края и повышают жесткость.

III. Валковый инструмент и характеристики профиля

1. Валковый инструмент / комплект формующих валков:Комплект специально изготовленных формующих валков, который поэтапно превращает плоскую полосу в заданный профиль.Пример: Усилители кузовов пикапов, дверные коробки и сложные стойки стеллажей требуют специального валкового инструмента для точной геометрии и сборки.
2. Профиль / сечение профиля:Форма поперечного сечения, получаемая после профилирования. Профиль может быть открытым, закрытым, простым или сложным.Пример: C- и Z-профили для быстровозводимых стальных зданий изготавливаются профилированием для стабильного сечения и повторяемости.
3. Толщина полосы / калибр:Толщина металлической полосы, обычно указывается в миллиметрах или в gauge. Влияет на усилие формовки, конструкцию валков и прочность изделия.Пример: Для деталей прицепов часто применяют более толстую сталь для долговечности, одновременно контролируя массу и сложность формовки.
4. Поперечная выпуклость полосы / коронка:Разница толщины по ширине полосы, когда середина обычно немного толще краев. Чрезмерная коронка нарушает равномерность формовки.Пример: При производстве широких настильных и мостовых панелей необходимо контролировать коронку полосы для ровной поверхности и правильного сопряжения.

IV. Поведение материала и механические свойства

1. Серповидность полосы:Боковое искривление полосы по длине. Чрезмерная серповидность вызывает увод полосы, смещение отверстий и нестабильность размеров профиля.Пример: При производстве легких стоек и направляющих важно контролировать серповидность, чтобы профиль правильно входил в систему монтажа.
2. Пружинение:Частичное восстановление формы металла после гибки вследствие упругости. У высокопрочной стали пружинение обычно выражено сильнее.Пример: При профилировании рам тракторов или высокопрочных кронштейнов инженеры компенсируют пружинение конструкцией валков и перегибом.
3. Остаточная кривизна рулона:Продольная остаточная кривизна полосы после размотки рулона. Без правки она может вызвать нестабильную подачу и коробление готового профиля.Пример: В производстве кровельных панелей остаточную кривизну удаляют правкой, чтобы панели не поднимались и плотно прилегали при монтаже.
4. Предел текучести:Уровень напряжения, при котором материал начинает получать постоянную пластическую деформацию; важный параметр для расчета валков и компенсации пружинения.Пример: Производителям модульных строительных конструкций необходимо указывать предел текучести, чтобы инженеры правильно рассчитали траекторию деформации.
5. Предел прочности при растяжении:Максимальное растягивающее напряжение, которое материал выдерживает до разрушения; важный показатель при выборе марки материала и коэффициента запаса.Пример: Для опор дорожных знаков и ударопрочных конструкций оценивают предел прочности, чтобы выполнить требования по нагрузке и ударостойкости.

V. Термины проектирования и наладки

1. Линия прохода полосы:Горизонтальная базовая линия, по которой полоса проходит через профилегибочный стан. Единая линия прохода по всем клетям критична для точности профиля.Пример: При настройке линии дверных коробок проверяют высоту линии прохода на каждой клети, чтобы исключить подъем, провисание или скручивание полосы.
2. Схема формовочных переходов:Графическая схема изменения сечения от плоской полосы до готового профиля по проходам; используется для проектирования валков, проверки технологии и анализа дефектов.Пример: Перед разработкой нового автомобильного усилителя инженеры анализируют схему переходов, чтобы убедиться в постепенной и контролируемой деформации без риска трещин.
3. Перегиб / компенсационный сверхизгиб:Преднамеренная гибка материала на угол больше заданного для компенсации пружинения, чтобы готовая деталь вернулась к требуемой геометрии.Пример: При окончательной формовке высокопрочного strut-профиля перегиб помогает получить полку, которая после пружинения стабильно возвращается примерно к 90°.
4. Черновой формующий проход:Начальный формующий проход, в котором формируются основные стенки, полки и базовая геометрия до последующей доводки радиусов, углов и размеров.Пример: При изготовлении сложных шляпных профилей или элементов транспортного оборудования черновые проходы задают основную форму, а последующие проходы уточняют радиусы и допуски.

VI. Элементы сечения профиля

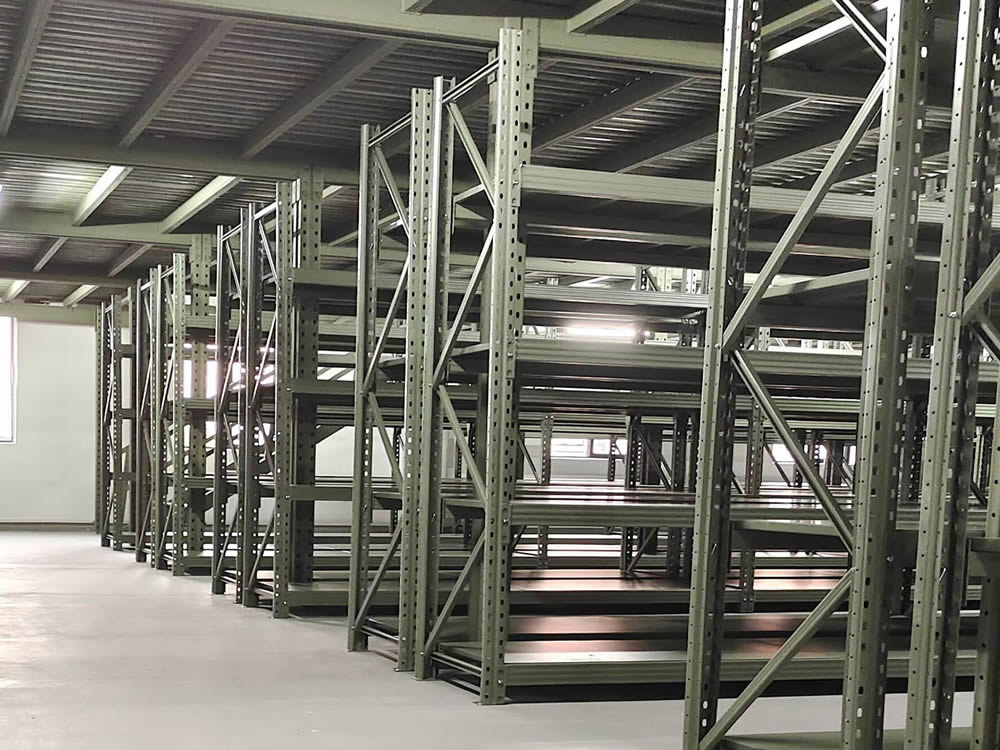

1. Стенка профиля:Основная плоская часть сечения, обычно соединяющая две полки или боковые стороны; важна для несущей способности и стабильности профиля.Пример: В C-образных стойках складских стеллажей стенка воспринимает основную сжимающую нагрузку, поэтому ее ширина и плоскостность должны быть стабильными.
2. Полка / фланец профиля:Выступающая часть профиля, отходящая от стенки или основной части. Ее размер влияет на прочность, монтажный зазор и точность сопряжения.Пример: Для стальных дверных коробок требуются строгие допуски полок, чтобы обеспечить стабильное сопряжение с фурнитурой, штапиками и уплотнителями.
3. Завальцовка / подгиб кромки:Кромка, загнутая внутрь или назад, обычно используется для устранения острого края, повышения жесткости или улучшения внешнего вида.Пример: Дверные коробки, панели и декоративные профили часто имеют завальцованную кромку для безопасности и повышения жесткости края.

VII. Дефекты и контроль качества

1. Продольный изгиб / дугообразность:Общий изгиб готового профиля по длине, часто связанный с неравномерным течением материала, настройкой зазоров валков или выходными направляющими.Пример: При производстве направляющих для раздвижных дверей дугообразность исправляют настройкой давления валков и положения выходных направляющих.
2. Скручивание профиля:Поворотная деформация профиля по длине, часто встречается у асимметричных сечений или при неравномерном распределении напряжений.Пример: При скручивании асимметричных кронштейнов для сельхозтехники проблему уменьшают добавлением направляющих роликов, корректировкой проходов или балансировкой усилий.
3. Волнистость кромки / потеря устойчивости кромки:Волнообразная деформация по кромке полосы или профиля, вызванная неравномерным удлинением, чрезмерным натяжением кромки или неправильным распределением формующего давления.Пример: После смены толщины на широкой настильной панели может появиться волнистость кромки; ее уменьшают перераспределением давления, добавлением переходных проходов или настройкой зазоров.
4. Раскрытие конца профиля:Локальное раскрытие или отклонение геометрии на конце профиля после отрезки, обычно связано с остаточными напряжениями, способом резки и стабильностью последних проходов.Пример: Если у закрытых или полузакрытых профилей после отрезки заметно раскрываются концы, следует проверить последние валки, направляющие и зажим при резке.
