Трубосварочный стан ERW серии φ60–165 предназначен для стабильного промышленного производства круглых и профильных труб. Линия оснащена системой быстрой замены валков, технологией формовки FFX FF и обеспечивает повторяемость размеров при частой смене типоразмеров.
| Параметр | φ8–50.8 | φ22–76 | φ32–114 | φ60–165 |
|---|---|---|---|---|
| Тип оборудования | Трубосварочный стан ERW | Трубосварочный стан ERW | Трубосварочный стан ERW | Трубосварочный стан ERW |
| Диаметр круглой трубы | φ8–50.8 мм | φ22–76 мм | φ32–114 мм | φ60–165 мм |

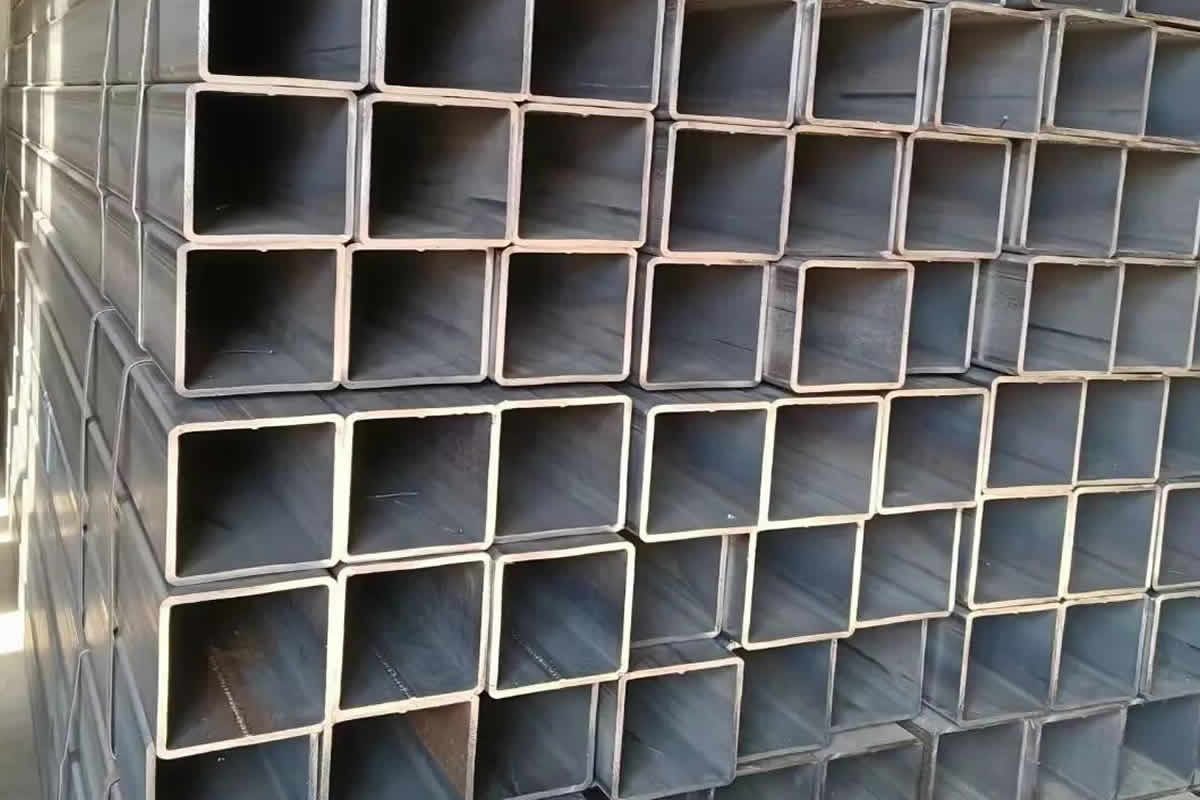

| Профильная труба (типично) | до 40×40 мм | до 60×60 мм | до 90×90 мм | до 130×130 мм |
| Толщина стенки | 0,6–2,5 мм | 0,8–3,0 мм | 1,2–4,0 мм | 2,0–6,0 мм |
| Тип сварки | ERW (HF) | ERW (HF) | ERW (HF) | ERW (HF) |
| Мощность HF | 100–150 кВт | 150–200 кВт | 200–300 кВт | 300–400 кВт |
| Технология формовки | FFX FF | FFX FF | FFX FF | FFX FF |
| Проектирование валков | COPRA | COPRA | COPRA | COPRA |
| Скорость линии (макс.) | до 120 м/мин | до 100 м/мин | до 80 м/мин | до 60 м/мин |
| Время переналадки | ≈30 минут | ≈30 минут | ≈30 минут | ≈30 минут |
| Режим работы | Непрерывный | Непрерывный | Промышленный | Промышленный |
| Тип замены валков | Кассетная | Кассетная | Кассетная | Кассетная |
Оборудование подходит для переработки углеродистых, оцинкованных и низколегированных сталей, применяемых в строительстве, металлоконструкциях, мебельной промышленности и машиностроении.
Трубосварочный агрегат SF φ90 включает следующие основные узлы:
Разматыватель рулонов (одностоечный или двухпозиционный)
Устройство центрирования и подачи полосы
Формовочная секция (горизонтальные и вертикальные клети)
Сварочная секция (HF ERW)
Узел снятия внутреннего и наружного грата
Охлаждающая секция
Калибровочная секция с кассетами быстрой замены
Узел правки
Летучая резка / отрезное устройство
Рольганг и приемный стол
Конфигурация линии может быть адаптирована под требования производственной площадки заказчика.
Рулон → подача → формовка → сварка ERW → снятие грата → охлаждение → калибровка → правка → резка → прием труб
трубосварочный стан ERW рассчитан на стабильную промышленную нагрузку
формовка FFX FF обеспечивает точную геометрию трубы
система быстрой замены валков сокращает простой линии
меньше пробных труб при смене типоразмера
стабильное качество при серийном производстве
| Параметр | Традиционный ERW стан | SF φ32–114 с быстрой заменой |
|---|---|---|
| Время смены размера | 2–6 часов | ≈ 30 минут |
| Метод замены валков | Поэлементная ручная | Кассетная модульная |
| Повторяемость геометрии | Зависит от оператора | Высокая и стабильная |
| Простои оборудования | Значительные | Минимальные |
| Гибкость производства | Ограниченная | Высокая |
Использование трубосварочного агрегата SF φ90 позволяет:
оперативно выполнять заказы с частой сменой размеров
сократить время простоев оборудования
повысить коэффициент использования линии
снизить трудоемкость переналадки
обеспечить стабильное качество продукции
| ТИП | ОТРАСЛЬ |
|---|---|
| φ8–50.8 | мебель / точные трубы / легкие конструкции |
| φ22–76 | строительные профили / стеллаж |
| φ32–114 | металлоконструкции / машиностроение |
| φ60–165 | строительные конструкции / тяжелые профили |
Вопрос 1: Можно ли быстро менять размеры?
Ответ: Да, трубосварочный стан ERW с кассетами позволяет сделать переналадку примерно за 30 минут.
Вопрос 2: Для каких отраслей подходит линия?
Ответ: Для строительства, металлоконструкций, машиностроения и производства профильных труб.
Вопрос 3: Как сохраняется точность после смены размера?
Ответ: Система быстрой замены валков дает повторяемое позиционирование, поэтому трубосварочный стан ERW сохраняет стабильную геометрию.
Трубосварочный стан ERW с системой быстрой замены валков
Трубосварочный стан ERW с системой быстрой замены валков — это эффективное решение для точного и гибкого производства труб.
Он позволяет сократить время переналадки, сохранить стабильное качество и повысить производительность линии.
Сотрудничая с SUTEX Machinery, производители труб получают надежный трубосварочный стан ERW и профессиональную техническую поддержку для долгосрочной работы оборудования.
