Профилегибочная линия для стальных каркасов фасадных систем

Профилегибочная линия для стальных каркасов фасадных систем

Данное оборудование предназначено для изготовления высокоточных несущих профилей, составляющих основу современных навесных фасадов. Благодаря усиленной конструкции станины и использованию прецизионной оснастки, станок легко справляется с оцинкованной сталью толщиной до 3.0–4.0 мм, обеспечивая идеальную геометрию без деформаций.

Что такое Steel Curtain Wall System

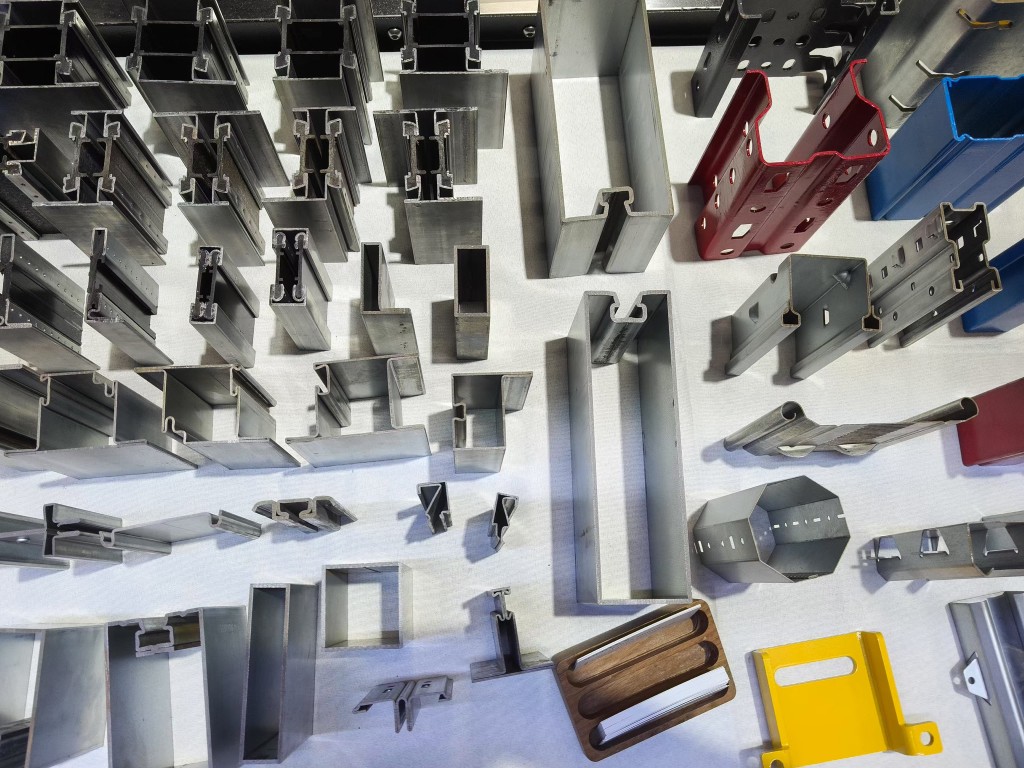

Steel Curtain Wall System — это навесная фасадная конструкция на основе стального каркаса (стойки, направляющие, усилители, закладные), к которому крепятся облицовочные панели (стекло, композит, керамогранит и др.).

Ключевые требования к профилям:

• высокая несущая способность,
• стабильная геометрия (прямолинейность, параллельность полок),
• точная длина реза,
• минимальное пружинение и отсутствие трещин покрытия.

Технические особенности оборудования

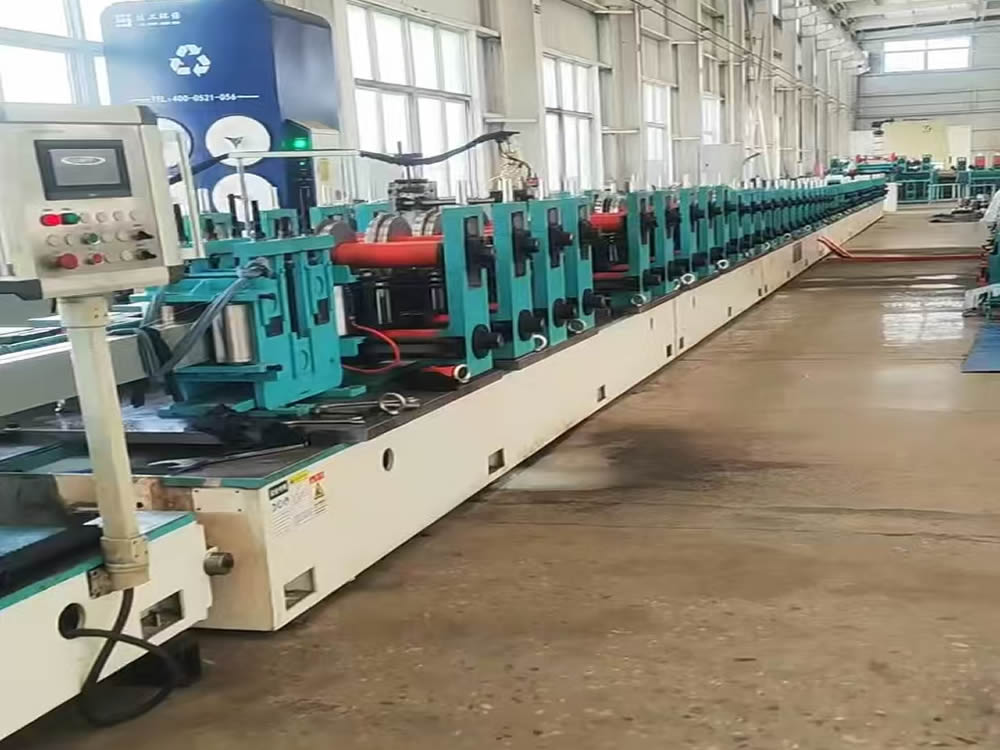

Оборудование выполнено по принципу многостадийного (многоклетевого) формования, что обеспечивает постепенную деформацию металла без резких нагрузок на материал. Такая схема позволяет:

• снизить внутренние напряжения в профиле
• минимизировать эффект пружинения
• обеспечить стабильную геометрию сечения
• повысить точность формирования сложных фасадных профилей

Формовочная группа включает несколько последовательных клетей (20–25 проходов в зависимости от конфигурации), что особенно важно при производстве элементов стальной навесной фасадной системы.

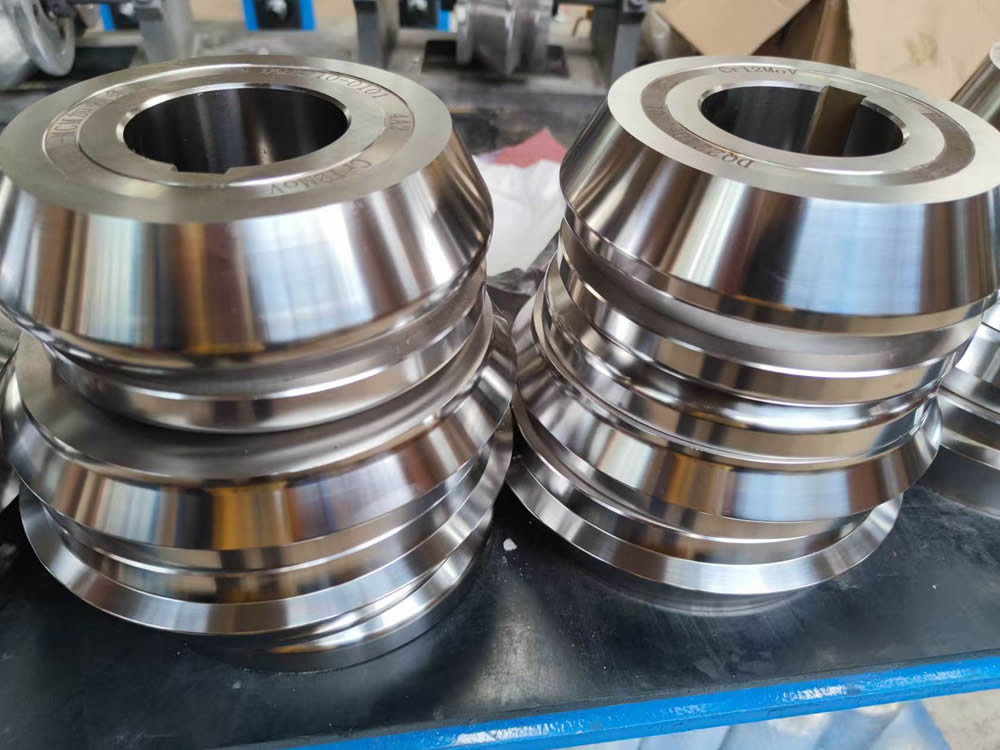

Прецизионные формовочные валки

Валки изготовлены из инструментальной стали Cr12 / Cr12MoV с последующей закалкой до твердости HRC 60–62.

Производственный цикл валков включает:

• ковку заготовки
• термообработку
• высокоточную обработку на ЧПУ
• шлифование и полировку рабочих поверхностей

Это обеспечивает:

• высокую износостойкость
• стабильность размеров при длительной эксплуатации
• точность профиля до ±0,05 мм
• минимальное повреждение цинкового или окрашенного покрытия

Система быстрой переналадки (Quick-Change)

Линия оснащена механизмом быстрой замены формовочных клетей.

Конструкция предусматривает:

• сменные кассетные модули
• шлицевые соединения приводных валов
• подготовку второго комплекта клетей вне линии

Время переналадки на другой типоразмер — около 30–40 минут, что позволяет:

• существенно сократить технологические простои
• повысить коэффициент загрузки оборудования
• эффективно производить несколько типов профилей на одной линии

Типовая конфигурация линии:

1. Гидравлический разматыватель (8 т) — стабильная подача рулона.
2. Узел правки (4+7 роликов) — снятие остаточных напряжений.
3. Формовочная группа (до 25 проходов) — последовательное формирование геометрии.
4. Система быстрой переналадки (Quick-Change) — смена типоразмера за ~40 мин.

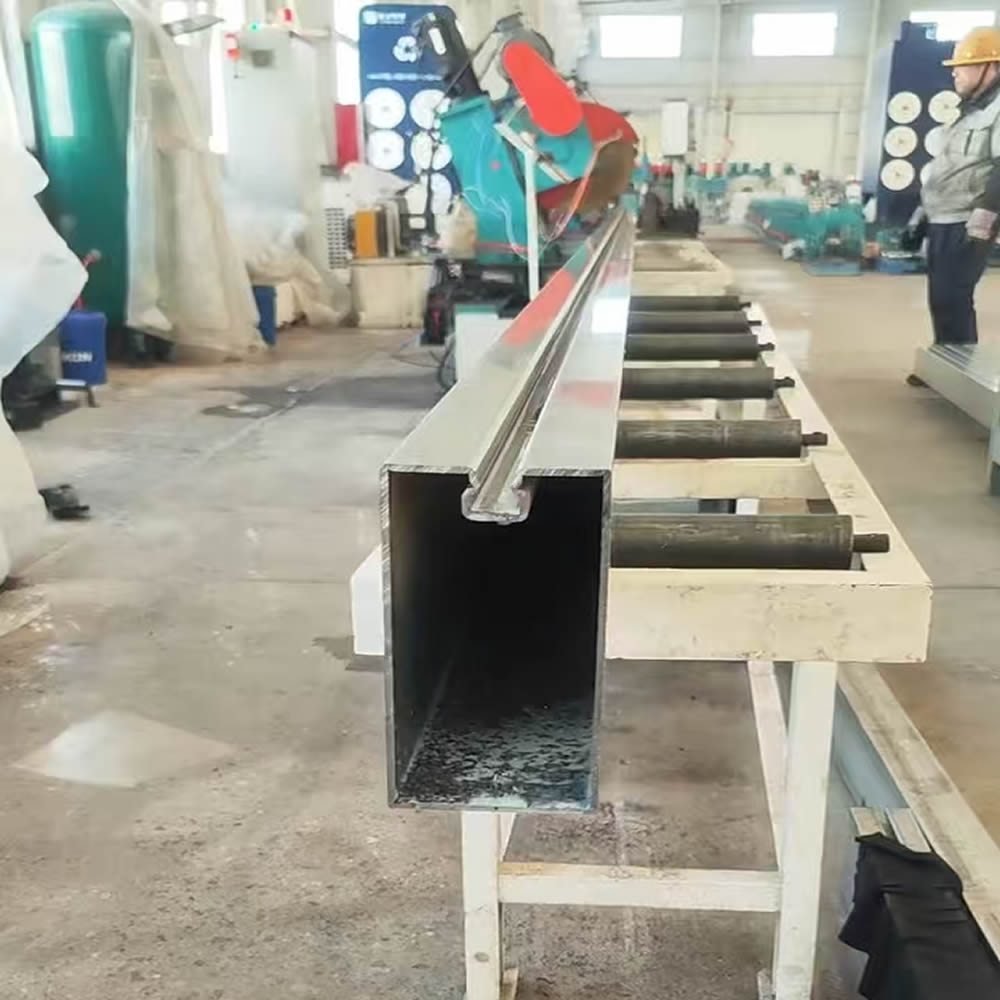

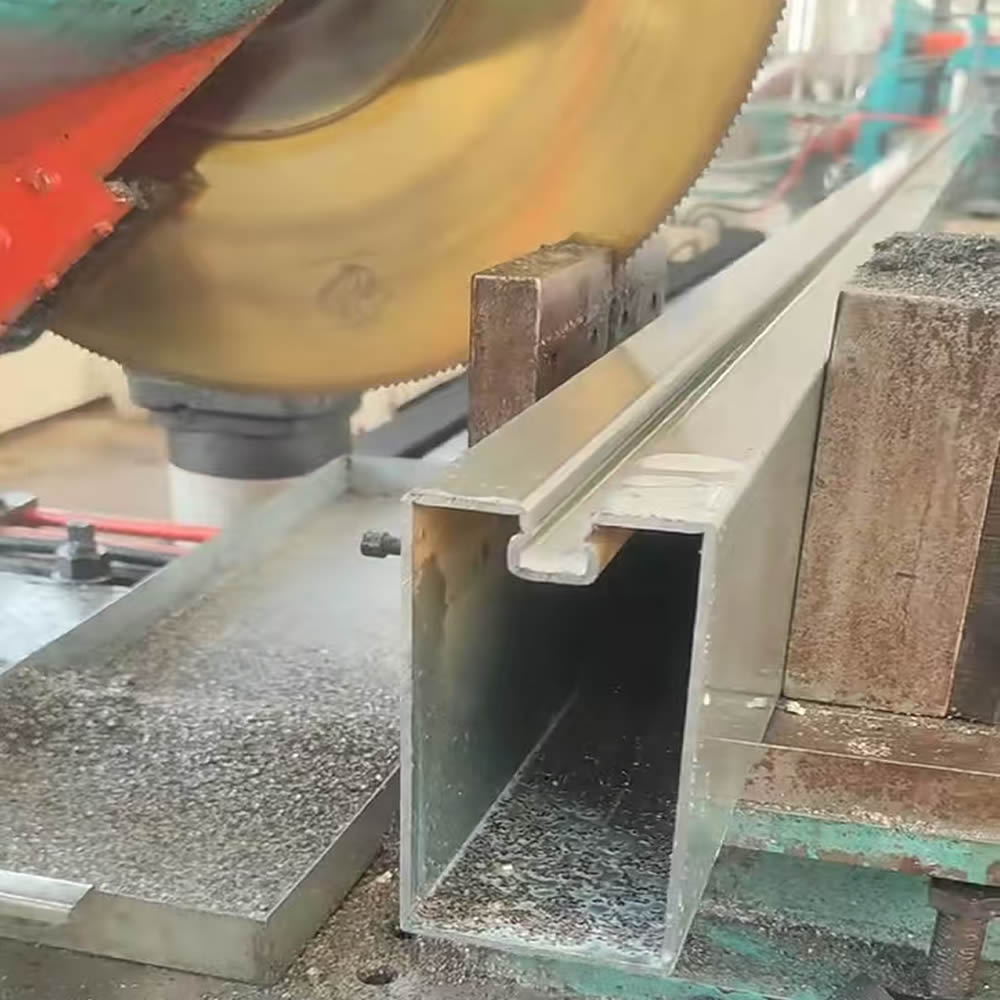

5. Гидравлическая или серво-резка — мерная длина с высокой повторяемостью.
6. Приемный стол / укладка.

Дополнительные модули

Узел перфорации и пробивки Для фасадных профилей часто необходимы:

• отверстия под анкеры
• технологические перфорации
• продолговатые монтажные пазы

Решение:

• отдельный штамповочный пресс
• либо интегрированная станция пробивки в линии

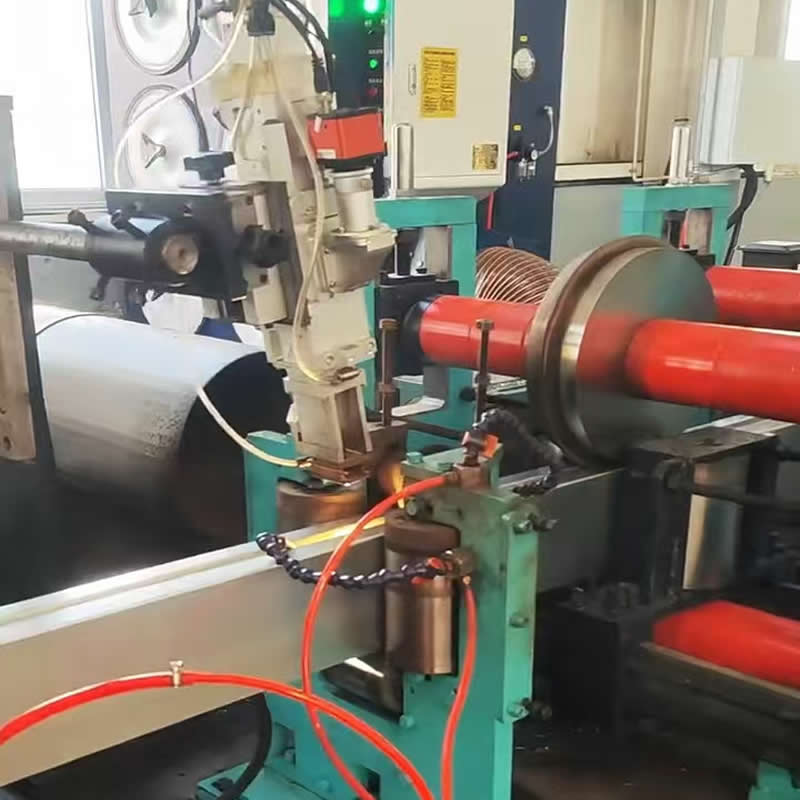

Система сварки (при необходимости) Для тяжелых фасадных конструкций:

• точечная сварка
• шовная сварка
• сборка усиленных рам

Производственные показатели

• Рабочая скорость: 4–12 м/мин
• Длина профиля: 3–9 м
• Точность реза (серво): ±1,5 мм
• Отклонение прямолинейности: ≤1,5 мм/1000 мм

Контроль качества на каждом этапе обеспечивается:

• контроль толщины
• контроль геометрии
• контроль длины
• визуальный контроль покрытия
• тестирование перед отгрузкой

Почему инженеры выбирают эту линию

✔ высокая жесткость конструкции
✔ стабильная геометрия профиля
✔ точность размеров
✔ возможность многономенклатурного производства
✔ снижение брака при монтаже фасада
✔ адаптация под индивидуальные проекты

FAQ – Профилегибочная линия для фасадных профилей

1. Какую толщину стали может обрабатывать линия?

Линия рассчитана на обработку оцинкованной и низколегированной стали толщиной от 0,3 до 5,0 мм. Для фасадных несущих профилей стандартный рабочий диапазон составляет 3,0–4,0 мм при сохранении стабильной геометрии и отсутствия деформаций.

2. Сколько формовочных проходов используется в линии?

В зависимости от конфигурации формовочная группа включает 20–25 последовательных клетей. Многостадийное формование снижает внутренние напряжения металла и минимизирует пружинение, что особенно важно для фасадных конструкций.

3. Насколько быстро выполняется смена типоразмера профиля?

Благодаря системе быстрой переналадки (Quick-Change) замена формовочных модулей занимает около 30–40 минут. Это позволяет оперативно переходить на другой тип профиля без длительных простоев производства.

4. Как обеспечивается точность длины и геометрии профиля?

При использовании серво-резки точность длины достигает ±1,5 мм. Жесткая станина, валы диаметром Φ90 мм и закаленные валки HRC 60–62 обеспечивают стабильную геометрию сечения и параллельность полок по всей длине профиля.

5. Подходит ли линия для производства каркасов фасадных профилей?

Да. Усиленная конструкция формовочного блока и мощность главного привода до 45 кВт × 2 позволяют производить тяжелые несущие элементы для стальных навесных фасадных систем без потери точности и качества поверхности.
